Descriere
LENOX este un difuzor arhitectural, liniar, utilizat pentru introducerea sau evacuarea aerului.
Difuzorul reprezintă atât o soluție de ventilație elegantă cât și practică, iar designul produsului determină un nivel ridicat al ratei de inducție.
LENOX se integrează complet în tavan şi este recomandat pentru spații rezidențiale, săli de conferințe, birouri, săli de clasa etc.
Difuzorul se execută cu o fantă liniară, poziționată central, cu următoarele variante dimensionale: 25, 38, 51, 64 sau 76 mm.
Lamelele difuzorului sunt segmentate la lungimea maximă de 635 mm și permit multiple variante de poziționare (sus, jos, centru…) obținându-se astfel direcționarea jetului de aer în direcția dorită.
Lamelele sunt glisante și se reglează ușor de la fața difuzorului.
Schiţă tehnică
LENOX - Liniar
Se pot realiza configurații perimetrale prin utilizarea unor secțiuni de colț (unghi 90ᵒ și 135ᵒ).
Specificaţii produs
1 - Capac mascare
2 - Șurub fixare
3 – Difuzor LENOX
4 - Bracket (sistem de tip “U”)
5 - Plenum (opțional)
6 - Clapetă perforată (opțional)

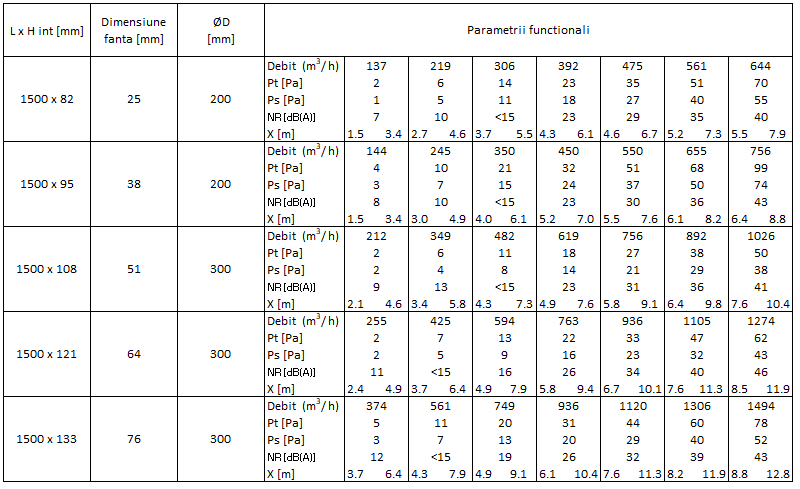

Valorile furnizate sunt pentru ansamblu grilă-plenum.
Legendă
ØD [mm] – Diametru plenum
X [m] – Lungimea jetului de aer la viteza 0.5 și 0.25 m/s
NR [dB(A)] – Nivelul de zgomot considerând atenuarea camerei de 10 dB
Pt [Pa] – Pierderea de presiune totală
Ps [Pa] – Pierderea de presiune statică
Pentru mai multe dimensiuni, consultați Fișa tehnică (partea de jos a paginii).
Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală.
Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii.
Plenumul se livrează izolat sau neizolat.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.
Adaptor (plenum)
Adaptorul este confecționat din tablă zincată Z140 și este echipat cu urechi pentru suspendare.
La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.
Clapetă perforată
Clapeta se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.
Montaj în plafon fals continuu
Fixare în perete şi secţiuni tranziţie (fără rol funcţional)
Profilul “T” se comandă împreună cu difuzorul Lenox și se montează de către producție pe difuzor.
Poziționarea profilului T pe canalul difuzorului se realizează în funcție de grosimea plăcii de gips carton (12.5 sau 9.5 mm). Grosimea gipsului se menționează la lansarea comenzii.
Pentru mai multe detalii, consultați Fișa tehnică (partea de jos a paginii).
