Description
LENOX est un diffuseur architectural linéaire, utilisé pour l’introduction ou l’évacuation d’air.
Le diffuseur est une solution de ventilation à la fois élégante et pratique, et la conception du produit détermine un haut niveau de taux d’induction.
LENOX s’intègre parfaitement au plafond et est recommandé pour les espaces résidentiels, les salles de conférence, les bureaux, les salles de classe, etc.
Le diffuseur est réalisé avec une fente linéaire, positionnée au centre, avec les variantes dimensionnelles suivantes : 25, 38, 51 ou 64 mm.
Les lamelles du diffuseur sont segmentées sur une longueur maximale de 635 mm et permettent de multiples variantes de positionnement (haut, bas, centre…) obtenant ainsi l’orientation du jet d’air dans la direction souhaitée.
Les lamelles sont coulissantes et facilement réglables depuis l’avant du diffuseur.
Esquisse technique
LENOX - Linéaire
Des configurations de périmètre peuvent être réalisées en utilisant des sections d'angle (angle 90ᵒ et 135ᵒ).
Spécifications du produit
1 - Couvercle de masquage
2 - Vis de fixation
3 – Diffuseur LENOX
4 - Bracket (système de type « U »)
5 – Plénum (optionnel)
6 - Clapet perforé (en option)

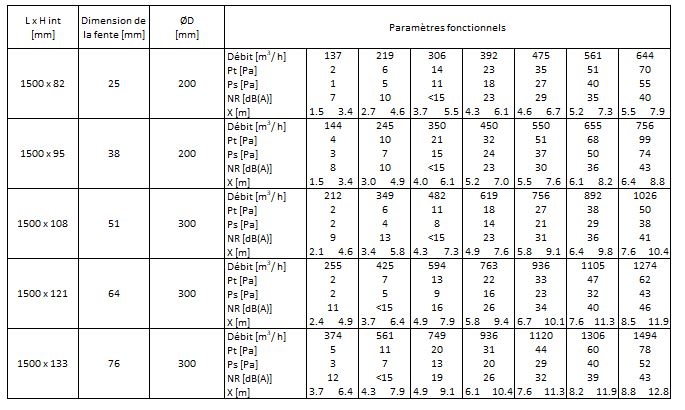

Les valeurs fournies sont pour l'ensemble grille-plénum.
Légende
ØD [mm] – Diamètre plénum
X [m] - Longueur du jet d'air à des vitesses de 0,5 et 0,25 m/s
NR [dB(A)] - Niveau de puissance acoustique compte tenu de l'atténuation de la pièce de 10 dB
Pt [Pa] - Perte de pression totale
Ps [Pa] - Perte de pression statique
Pour plus de tailles, consultez la Fiche technique en bas de page.
Le diffuseur peut être livré avec un plénum se raccordant à un tuyau circulaire à raccordement horizontal.
Le plénum est muni d'éléments de suspension (œillets) et d'une rainure sur le raccordement, pour une fixation facile de la tuyauterie.
Le plénum est livré isolé ou non isolé.
En option, un clapet perforé peut être monté sur le raccordement du plénum pour équilibrer le débit d'air.
Adaptateur (plénum)
L'adaptateur est conçu en tôle galvanisée Z140 et est équipé d'œillets de suspension.
Sur demande, le plénum peut être isolé avec du caoutchouc élastomère de 6 mm d'épaisseur.
Clapet perforé
Le clapet est monté sur la piquage de l'adaptateur et a pour rôle d'équilibrer le débit d'air.
Montage en faux plafond continu
Fixation murale et sections de transition (sans rôle fonctionnel)
Le profil "T" est commandé avec le diffuseur Lenox et est monté sur le diffuseur par le fabricant.
Le positionnement du profilé en T sur le canal diffuseur se fait en fonction de l'épaisseur de la plaque de plâtre (12,5 ou 9,5 mm). L'épaisseur du plâtre est mentionnée lors de la passation de la commande.
Pour plus de détails, consultez la Fiche Technique (en bas de la page).
