Prima pagină / Grile / Grilă gravitațională NRD
grila gravitationala NRD

Grilă gravitațională NRD

  • Descriere
  • Specificații tehnice
  • Parametri funcționali
  • Accesorii
  • Instalare

Descriere


NRD este o grilă gravitațională, din aluminiu, pentru suprapresiune cu lamele mobile normal închise.
Grila este recomandată pentru montaj pe perete sau la capăt de tubulatură rectangulară.
Produsul se poate utiliza pentru introducere sau evacuare aer.
Grila are lamele mobile paralele cu „L” (lungime) și găuri zencuite pentru montaj.
Sensul de deschidere al lamelelor este spre exteriorul ramei conform imagine.
La cerere lamelele pot fi poziționate în sens invers.
Lamelele grilei se deschid la suprapresiune.
Pentru lungimi > 500 mm, grila este prevazută cu elemente pentru rigidizare.
Grila conține secțiuni portante din plastic antifrecare și garnitură poziționată pe lungimea lamelelor.
Produsul se livrează cu șuruburi pentru fixare.
Limite dimensionale: dimensiuni minime 200×200 mm, suprafata maximă construită este 1 mp cu condiția H max = 1 m.

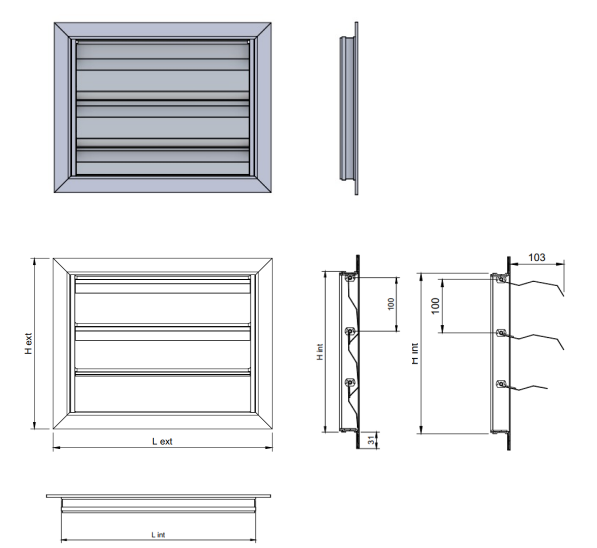

Schiţă tehnică


La cerere, lamelele pot fi poziționate în sens invers conform imagine.




Tabel de selecție în funcție de debit pentru viteza de 3m/s.





Notă
Viteza optimă de alegere a dimensiunilor nete este între 2 și 4 m/s.
Dimensiunile grilei se determină prin aplicarea formulei Ak[m²] = Debit [mc/h] / 3600[s] / Veff [m/s] și a tabelului de selecție.

Legendă
Ak [m²] – Suprafața liberă a grilei
Veff[m/s] – Viteza efectivă de curgere aer în grilă
∆Pt [Pa] - Pierderea de presiune

Plasa de sarma (PS)

Grila se poate echipa cu plasă de sârma cu dimensiunea ochiurilor 10x10 mm.





1 - NRD
2 - Plasă de sârmă (opțional)

Montajul grilei se realizează cu șuruburi.

Montaj în perete


Montaj la capăt de tubulatură rectangulară

Documentație

  • Grilă gravitațională NRD - Fișa Tehnică
  • Aviz și Agrement Tehnic
