Prima pagină / Difuzoare Turbionare / Difuzor circular turbionar VSR

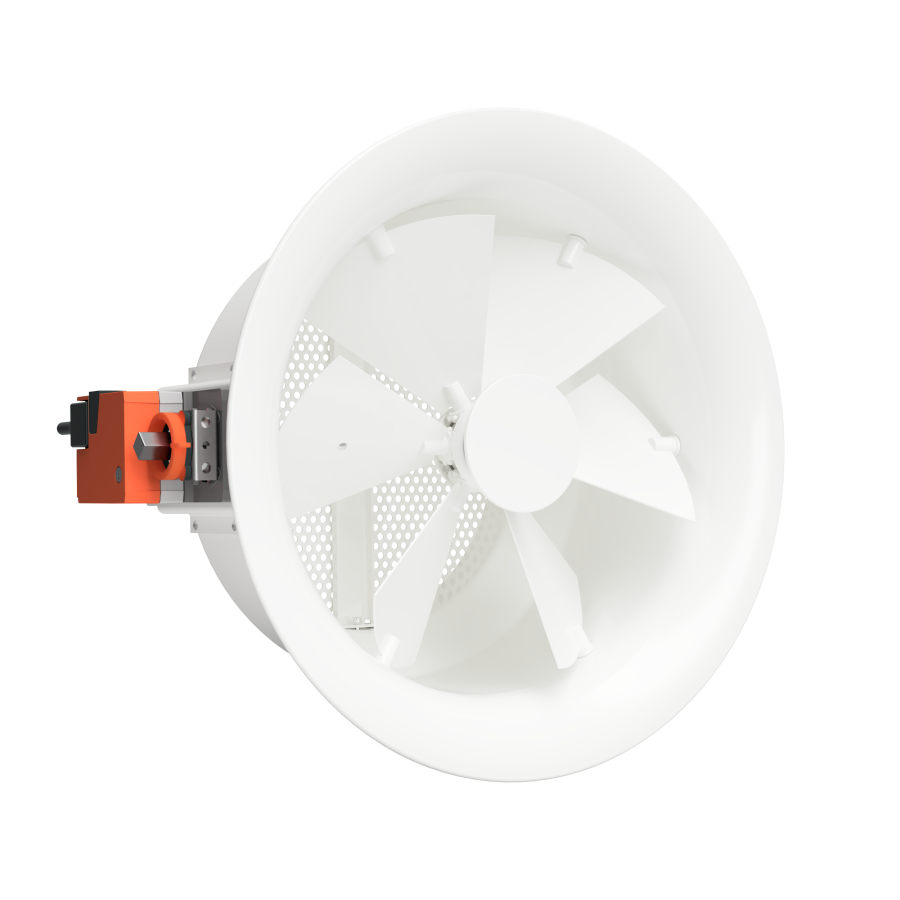

Difuzor circular turbionar VSR

  • Descriere
  • Specificații tehnice
  • Parametri funcționali
  • Accesorii
  • Instalare

Descriere


VSR este un difuzor cu jet de aer turbionar și lamele reglabile dispuse radial.
Difuzorul este recomandat pentru instalații cu debit de aer constant sau variabil și este destinat pentru spații cu înălțimi cuprinse între 4 și 10m. Este utilizat pentru introducere aer.

Designul lamelelor, dispunerea lor radială și respectiv acțiunea turbionară determină un nivel ridicat al ratei de inducție.

Difuzorul este echipat cu tablă perforată, poziţionată pe racord.

VSR este disponibil în 3 configurații:

       VSR – acționare manuală

       VSR-S – acționare electrică prin intermediul servomotorului

       VSR-T – acționare termică (element termic)

VSR-S este echipat cu servomotor Belimo. Servomotorul este selectat în funcție de dimensiunea difuzorului, tensiunea de alimentare, funcție de siguranță și de alte detalii tehnice menționate în proiect.

Gamă dimensională: Ø250, Ø315, Ø400, Ø500, Ø630.


Schiţă tehnică

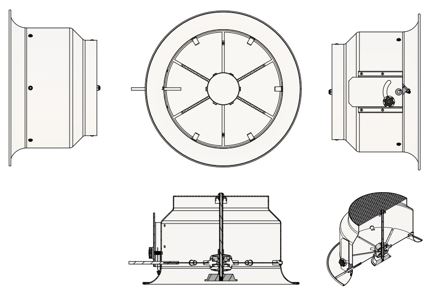

VSR

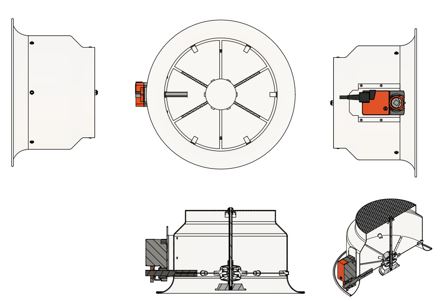

VSR-S

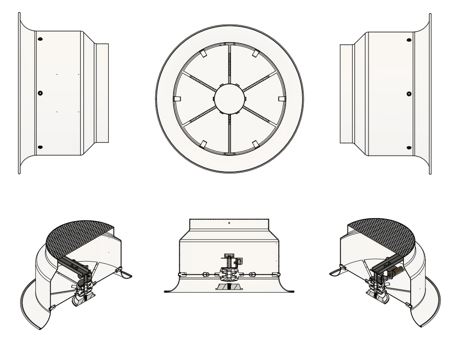

VSR-T

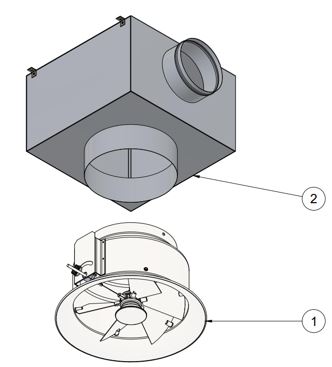

Specificaţii produs





1- Difuzor VSR
2- Plenum (opțional)

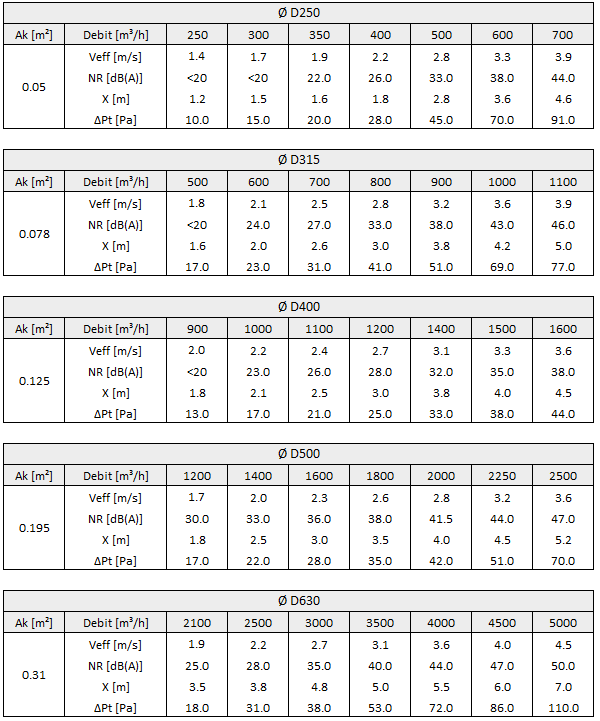

Notă: Valorile din tabel sunt date pentru lamele înclinate la 45° și pentru un ecart al temperaturii de 5 grade.

Legendă
Ak [m²] – Suprafața liberă
X [m] - Lungimea jetului de aer
NR [dB(A)] - Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] - Pierderea de presiune
Veff [m/s] - Viteza aerului în difuzor

Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală.
Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare
pentru fixarea facilă a tubulaturii flexibile. Plenumul se livrează izolat sau neizolat.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este echipat cu 4 urechi pentru suspendare.


La cerere, plenumul se poate izola la interior cu cauciuc elastomeric cu grosimea de 6 mm.




Difuzorul se montează în plafon fals continuu sau suspendat. Fixarea se realizează cu ajutorul șuruburilor.

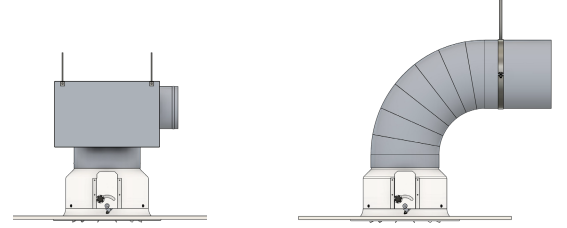

Montaj în plafon continuu

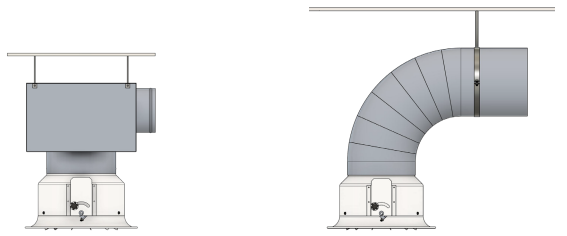

Suspendat în plafon

Documentație

  • Difuzor circular turbionar VSR - Fișa Tehnică
  • Aviz și Agrement Tehnic
