grila decorativa arhitecturala ECHO

Difuzor arhitectural ECHO

  • Descriere
  • Specificații tehnice
  • Parametri funcționali
  • Accesorii
  • Instalare

Descriere


ECHO este un difuzor arhitectural cu placă frontală prevăzută cu orificii circulare, utilizat pentru introducerea sau evacuarea aerului.
Difuzorul este recomandat pentru instalații cu debit de aer constant sau variabil si este destinat pentru spații cu înălțimi cuprinse între 2.7 și 4 m.
Designul produsului determină un nivel ridicat al ratei de inducție.
Placa frontală are dimensiunile exterioare 595×595 mm, iar racordul de conectare Ø250 mm.
Pentru un aspect uniform al incintelor, difuzorul ECHO se poate utiliza și pentru evacuarea aerului.
Produsul se livrează cu următoarele elemente: traversă montaj (bracket), șurub fixare, capac mascare pentru șurub și garnitură de etanșare.


Schiţă tehnică


Specificaţii produs




1 - Capac mascare
2 - Șurub fixare
3 – Difuzor ECHO
4 - Bracket (traversă montaj)
5 - Plenum (opțional)
6 - Clapetă perforată (opțional)



Legendă
D [mm] – Diametrul racordului difuzorului
Ak [m²] – Suprafața liberă
X0,2 [m] – Lungimea jetului de aer la viteza 0.2 m/s
NR [db(A)] – Nivelul de zgomot fără atenuarea camerei
∆Pt [Pa] – Pierderea de presiune

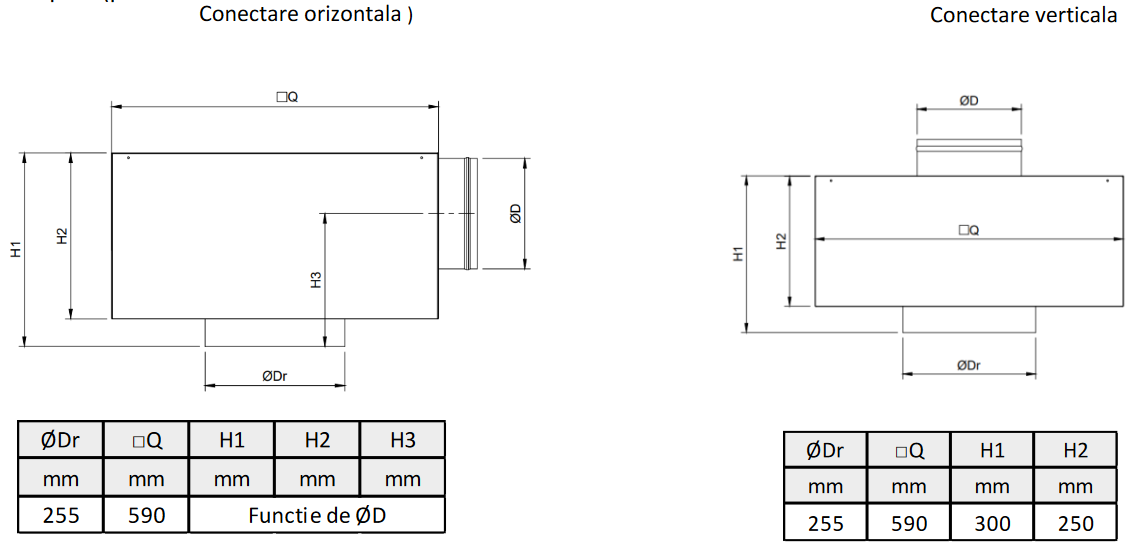

Difuzorul poate fi livrat cu plenum de racordare la tubulatură circulară cu conectare orizontală sau verticală.
Plenumul este prevăzut cu elemente suspendare (urechi) și canelură pe racordul de conectare pentru fixarea facilă a tubulaturii flexibile.
Opțional pe racordul plenumului se poate monta o clapetă perforată pentru echilibrarea debitului de aer.

Adaptor (plenum)

Adaptorul este confecționat din tablă zincată Z140 și este dotat cu 4 urechi pentru suspendare.


La cerere, plenumul se poate izola cu cauciuc elastomeric cu grosimea de 6 mm.


Clapetă perforată


Clapeta se montează pe ștuțul adaptorului și are rolul de a echilibra debitul de aer.


Difuzorul se poate monta în plafon fals casetat 600 x 600 mm, tavan continuu sau suspendat.
Fixarea difuzorului de plenum se realizează prin utilizarea unui șurub central înșurubat în traversa de montaj, poziționată în interiorul adaptorului.

Montaj în plafon fals casetat


Montaj în plafon fals continuu


Suspendat în plafon

Documentație

  • Difuzor arhitectural ECHO - Fișa Tehnică
  • Aviz și Agrement Tehnic
