Description
VSR est un diffuseur d’air tourbillonnaire avec des lamelles réglables disposées radialement.
Le diffuseur est recommandé pour les installations à débit d’air constant ou variable et est destiné aux espaces avec des hauteurs comprises entre 4 et 10m. Est utilisé pour introduire l’air.
La conception des lamelles, leur disposition radiale et l’action tourbillonnaire déterminent respectivement un taux d’induction élevé.
VSR est disponible en 3 configurations:
VSR – actionnement manuel
VSR-S – actionnement électrique au moyen d’un servomoteur
VSR-T – actionnement thermique au moyen d’un thermostat
Le VSR-S est équipé d’un servomoteur Belimo. Le servomoteur est sélectionné en fonction de la taille du diffuseur, de la tension d’alimentation, de la sécurité et des autres spécifications techniques mentionnées dans le projet.
Gamme dimensionnelle : Ø250, Ø315, Ø400, Ø500, Ø630.
Esquisse technique

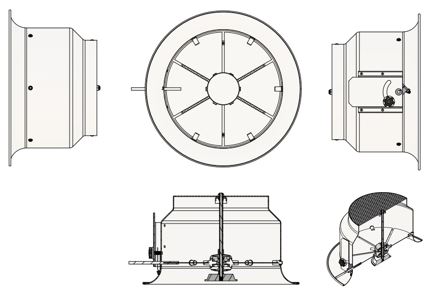

VSR

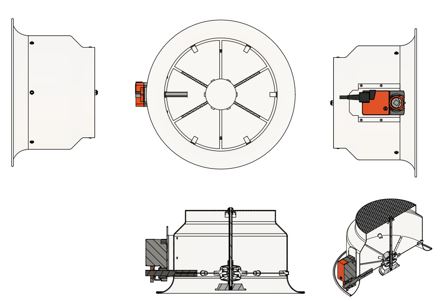

VSR-S

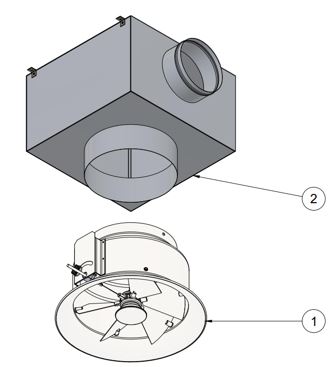

Spécifications du produit
1- Diffuseur VSR
2- Plénum (optionnel)
3- Clapet perforée montée sur plénum (optionnel)

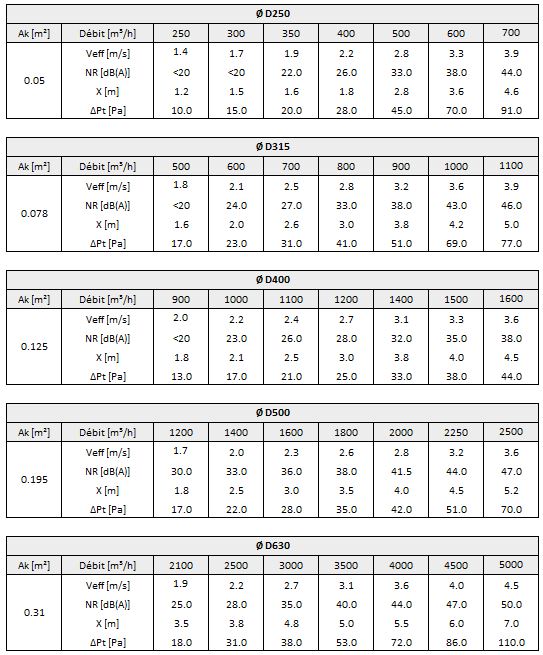

Note : Les valeurs du tableau sont données pour les lamelles inclinées à 45° et pour un écart de température de 5 degrés.
Légende
Ak [m²] – Superficie libre
X [m] - Longueur du jet d’air
NR [dB(A)] - Niveau de puissance acoustique sans atténuation de la caméra
∆Pt [Pa] - Perte de charge
Veff [m/s] - Vitesse de l'air dans le diffuseur
Le diffuseur peut être livré avec un plénum se raccordant à un tuyau circulaire à raccordement horizontal.
Le plénum est muni d'éléments de suspension (œillets) et d'une rainure sur le raccordement de connexion pour une fixation facile de la tuyauterie flexible.
Le plénum est livré isolé ou non isolé. En option, un clapet perforé peut être monté sur le raccordement du plénum pour équilibrer le débit d'air.
Adaptateur (plénum)
L'adaptateur est conçu en tôle galvanisé Z140 et équipé de 4 œillets de suspension.

Sur demande, le plénum peut être isolé avec du caoutchouc élastomère de 6 mm d'épaisseur.

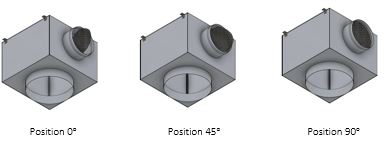

Clapet perforé

Le clapet est monté sur la piquage de l'adaptateur et a pour rôle d'équilibrer le débit d'air.
Le diffuseur se monte dans un plafond faux continu ou suspendu. La fixation se fait avec des vis.

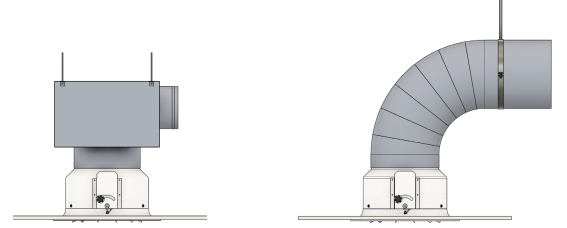

Montage en plafond continu

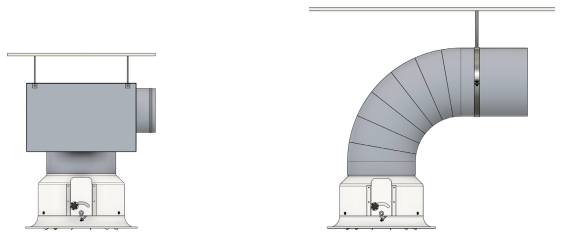

Suspendu au plafond
