Anemostat circular RCD

Diffuseur circulaire RCD

  • Description
  • Spécifications techniques
  • Paramètres fonctionnels
  • Accessoires
  • Installation

Description


Le RCD est un diffuseur circulaire à anneaux concentriques utilisé pour l’introduction et l’évacuation de l’air.

Le diffuseur circulaire est utilisé dans les systèmes à débit d’air constant ou variable et peut être utilisé à la fois pour l’introduction et l’évacuation de l’air.

Le diffuseur a une construction conique, un noyau central amovible et est équipé d’un registre de réglage de débit à lamelles du type papillon.

Le diffuseur est livré avec un système de fixation de type bracket.

Gamme dimensionnelle: Ø150, Ø200, Ø250, Ø300, Ø350.


Esquisse technique



Spécifications du produit




1 - Diffuseur circulaire RCD
2 - Plénum (optionnel)



Légende
Ak [m²] - Superficie libre
X [m] - Longueur du jet d'air à une vitesse de 0.25 m/s
NR [dB(A)] - Niveau de puissance acoustique sans atténuation de la caméra
Veff [m/s] - Vitesse de l'air dans le diffuseur
∆Pt [Pa] - Perte de charge

Le diffuseur peut être livré avec un plénum se raccordant à une tuyauterie circulaire à raccordement horizontal ou vertical.
Le plénum est muni d'éléments de suspension (œillets) et d'une rainure sur le raccordement de connexion pour une fixation facile de la tuyauterie flexible.
Sur demande, le produit peut également être livré avec raccord (CR) pour tuyauterie flexible.

Adaptateur (plénum)

L'adaptateur est conçu en tôle galvanisé Z140 et équipé de 4 œillets de suspension.
  Sur demande, le plénum peut être isolé avec du caoutchouc élastomère de 6 mm d'épaisseur.

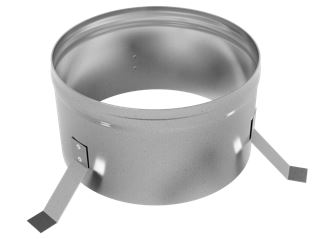

Connexion (CR) pour tuyauterie flexible

CR est conçue en tôle d'acier galvanisé et sert d'élément de jonction entre le diffuseur circulaire et la tuyauterie flexible.


Le diffuseur se monte dans un faux plafond, a l’extrémité de la tuyauterie ou suspendu.

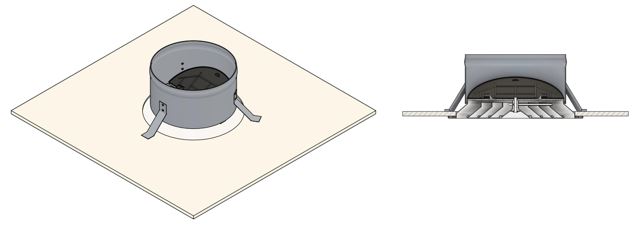

Installation en tube rigide



Installation en tube flexible

Pour une installation en tuyauterie flexible, il est recommandé d'utiliser une connexion (CR) entre le diffuseur circulaire et la tuyauterie. L'élément de connexion est commandé séparément.



Suspendu au plafond



Documentation

  • Diffuseur circulaire RCD - Fiche technique
